系統簡介：

無線水塔全自動上水控制器采用遠距離無線數傳系統控制，由安裝在水塔上的水位信號發射器與安裝在泵房的接收控制器兩部分組成，水塔內的液位浮球開關根據水塔水位將開泵和停泵的2個信號提供給遙控發射器，經無線傳輸?shù)奖梅康慕邮湛刂破?，泵房的接收控制器收到信號后?jīng)處理后由繼電器輸出2個開關量信號，用以控制水泵的交流接觸器的啟動停止，達到遠程無線自動控制水塔上水控制，該系統具有多種自檢及保護功能，如水塔內的液位線路斷路、斷電以及無線通訊障礙等故障時，系統都會自動檢測并關閉水泵，避免水塔溢水事故，當故障解除后自動恢復正常運行，該系統主要用于遠距離水塔、水箱供水，水塔與水泵距離遠，采用有線難以控制的工業現場等。

技術參數：

工作電壓：

發射器：□12VDC 24VDC □220VAC □380VAC

接收器：□12VDC 24VDC □220VAC □380VAC

控制距離：3000米

輸入方式：低水位和高水位2個液位開關的開關量信號輸入

輸出方式：繼電器干接點輸出，開機（常開觸點），關機（常閉觸點）

接點容量：輸出繼電器接點容量10A/28VDC 8A/250VAC

外形尺寸：135×200×60毫米，防水塑料外殼

安裝方式：

發射器安裝于水塔位置，接收控制器安裝于水泵控制室位置，發射器及接收器盡量安裝于房間外較高位置或沒有墻體遮擋的較高位置，盡量減少障礙物，以免影響遙控距離。

接線方式：

發射器：

1#、2#端子：交流供電電源（其他電源訂貨說明）

3#、4#端子：低水位開關量信號輸入（液位開關，水位低時接點接通）

5#、6#端子：高水位開關量信號輸入（液位開關，水位高時接點接通）

接收控制器：

1#、2#端子：交流供電電源

3#、4#端子：啟動控制輸出，（常開觸點，啟動交流接觸器）

5#、6#端子：停機控制輸出，（常閉觸點，關閉交流接觸器）

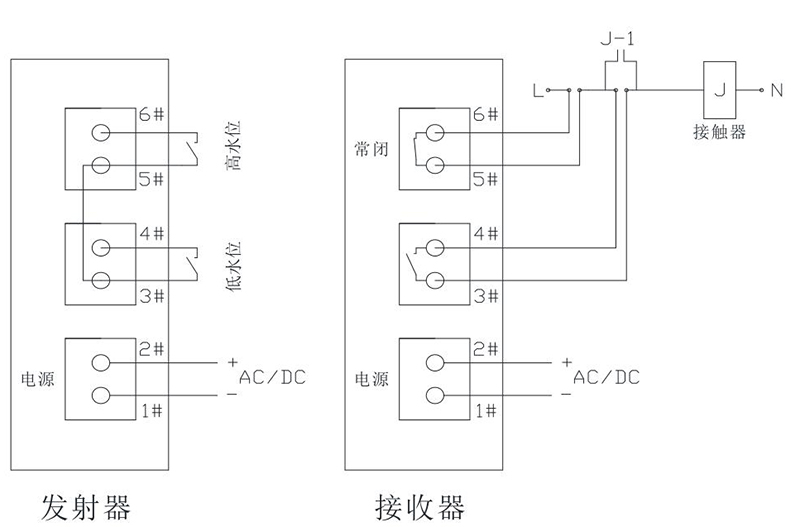

接線端子圖：
